Diagramas de Conexiones

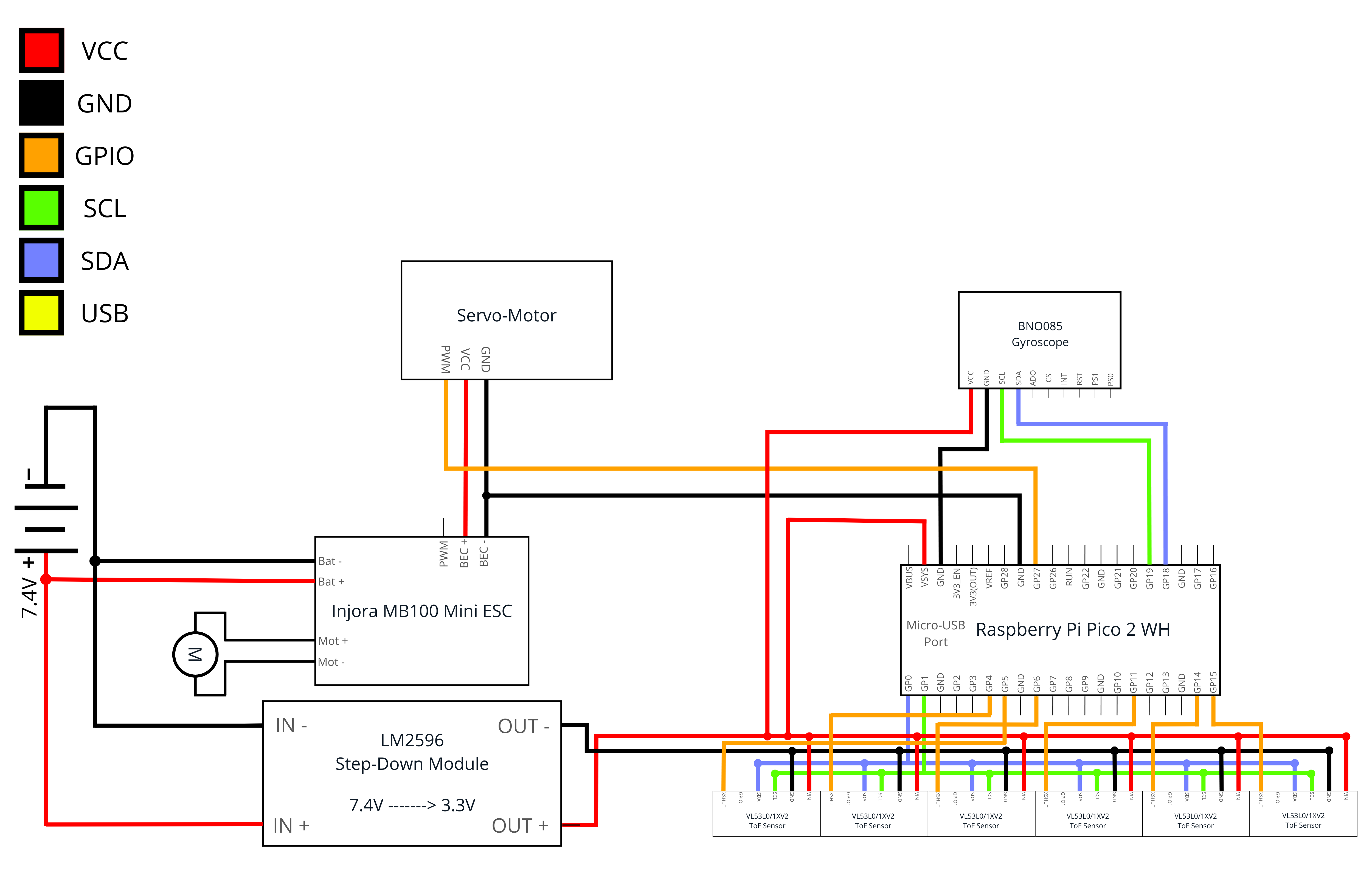

Versión 1: Empleada en el Prototipo 1

Versión 1 del diagrama de Conexiones

Versión 2: Empleada en el Prototipo 2 y 3

Versión 2 del diagrama de Conexiones

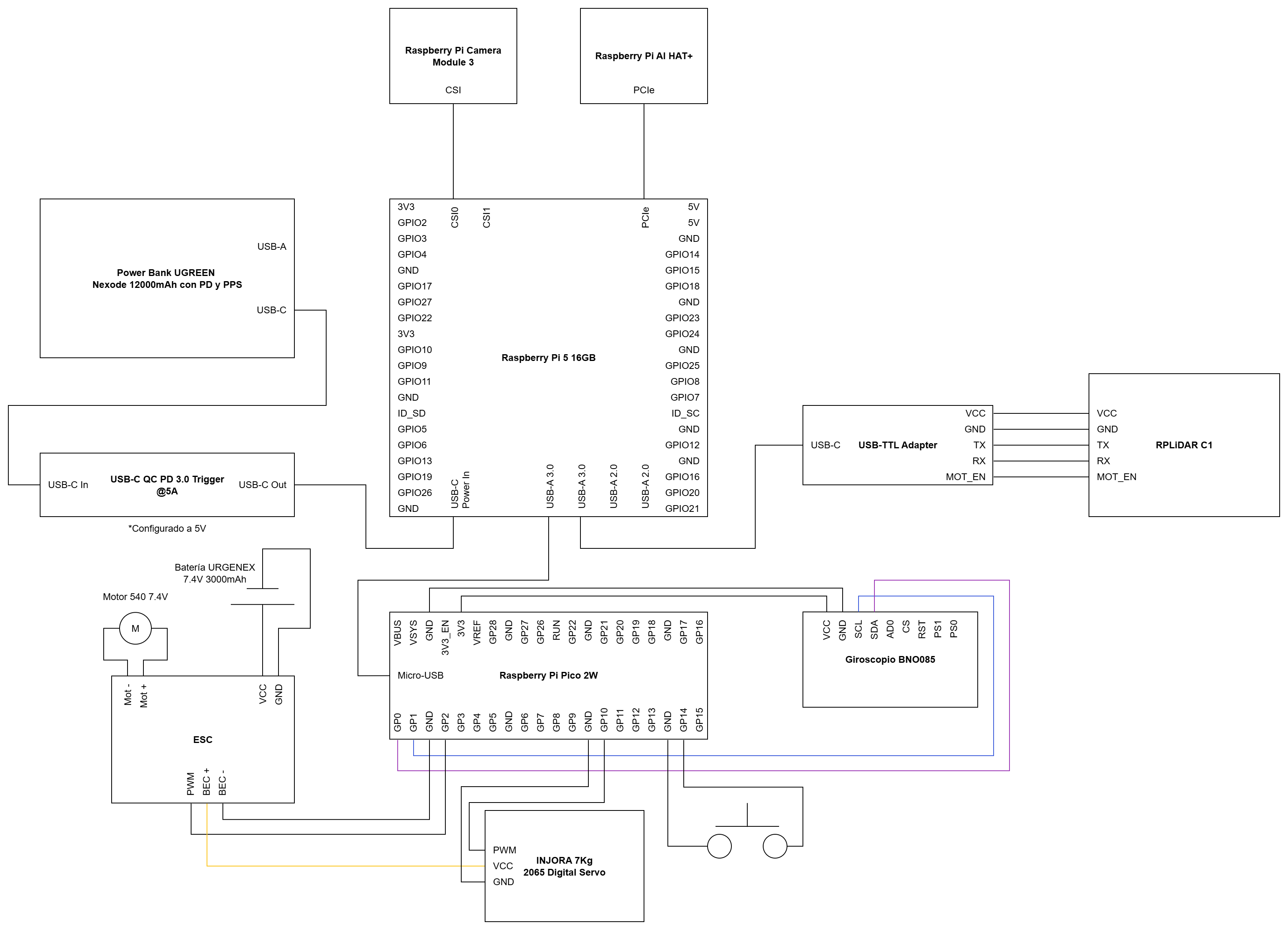

Versión 3: Empleada en el Prototipo 4

Versión 3 del diagrama de Conexiones

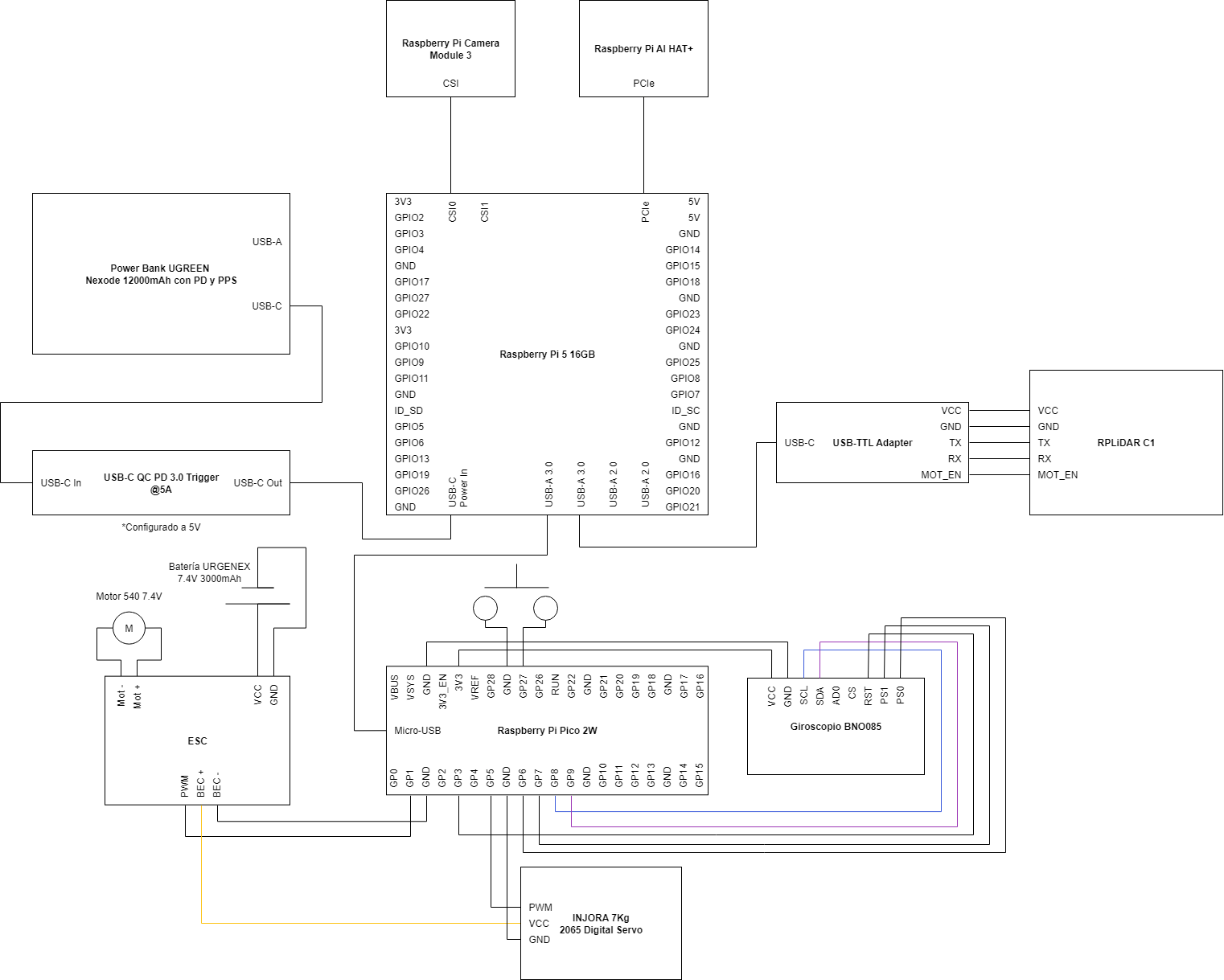

Versión 4: Empleada en el Prototipo 4

Versión 4 del diagrama de Conexiones
